Elementos de un diagrama de flujo

Los diagramas de flujo están compuestos por una serie de elementos que representan diferentes partes de un algoritmo o proceso. Algunos de los elementos más comunes de un diagrama de flujo son:

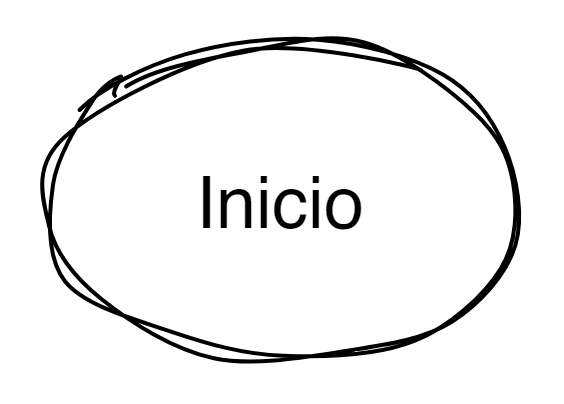

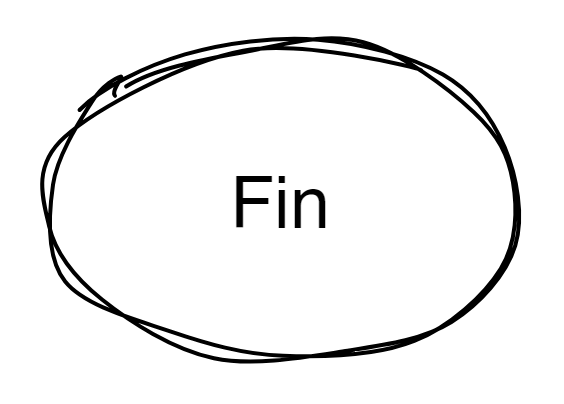

Inicio/Fin

Representa el inicio o fin de un algoritmo o proceso. Se representa con un óvalo.

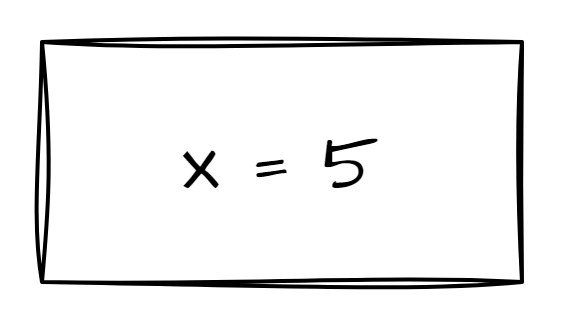

Proceso

Representa una operación o acción que se realiza en el algoritmo. Se representa con un rectángulo.

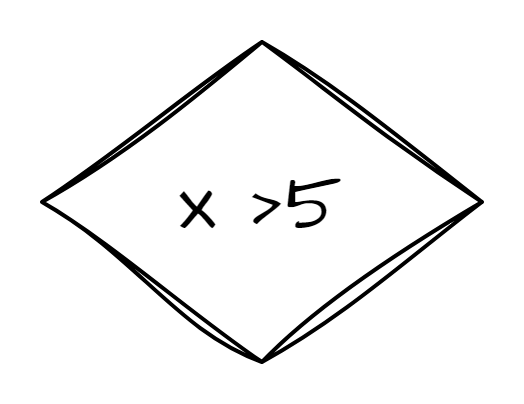

Decisión

Representa una condición o pregunta que se evalúa en el algoritmo. Se representa con un rombo.

Conector

Representa la conexión entre diferentes partes de un diagrama de flujo. Se representa con un círculo pequeño.

Flecha

Representa la dirección del flujo de un proceso en el diagrama. Se representa con una flecha.

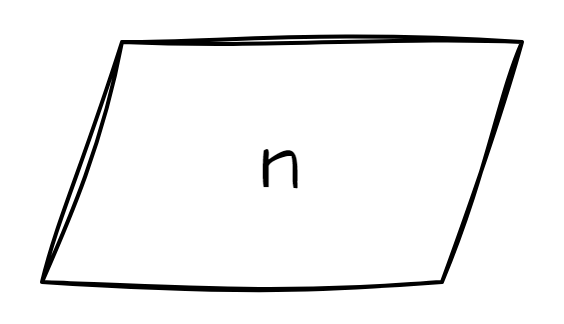

Entrada

Representa la entrada de datos en el algoritmo. Se representa con un paralelogramo.

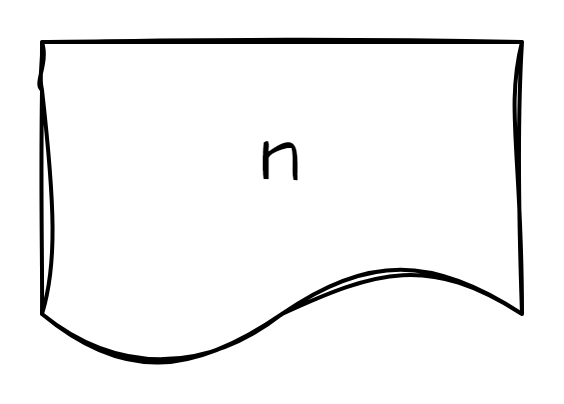

Salida

Representa la salida de datos en el algoritmo. Se representa con un documento.

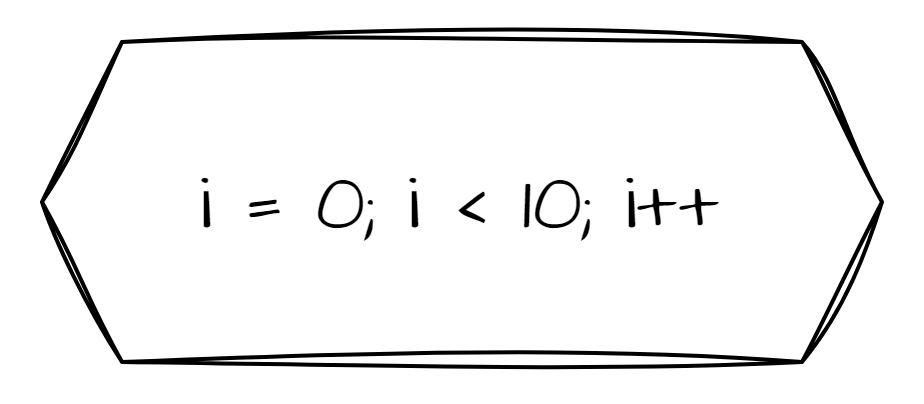

Para

Representa un bucle o ciclo en el algoritmo. Se representa con un hexágono.

En dónde se deberá indicar el número de veces que se repetirá el proceso.

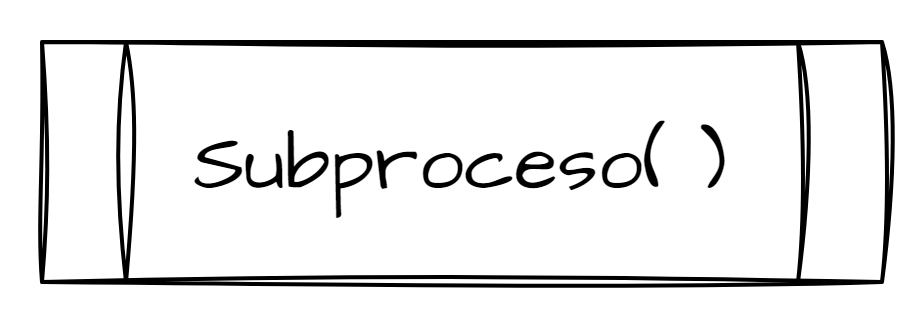

Subproceso

Representa un proceso o algoritmo que se ejecuta de forma independiente en el diagrama de flujo. Se representa con un rectángulo con dos líneas verticales.

Estos elementos son fundamentales para la creación y comprensión de un diagrama de flujo, ya que permiten representar de forma clara y concisa la lógica y el flujo de ejecución de un algoritmo o proceso. Al utilizar símbolos gráficos y conectarlos mediante flechas, se crea una representación visual que facilita la visualización y el análisis de un algoritmo, lo que permite diseñar, analizar y documentar procesos de una manera efectiva y eficiente.
